CARACTERÍSTICAS DE LOS CANVAS GEOTÉCNICOS DEL CDS

  • Entrega y archivamiento de los datos
  • Descarga de reportes detallados con gráficos en PDF y tablas de datos en formato Excel
  • Sistema de vista geoespacial en 3D
  • Vistas rápidas de perfiles de sondajes
  • Deslizador de tiempo para revisión histórica y comparaciones anuales
  • Aplicaciones geotécnicas independientes (por ejemplo licuación, análisis de pila, diseño de fundación superficial)
  • Análisis del espacio de trabajo (módulo de análisis múlti sondaje comprehensivo)
  • Análisis de licuación cíclica y estática y un largo rango de parámetros de CPT calculados
  • Gráficos de tipo de comportamiento de suelo de estilo de dispersión
  • Información de instrumentación y de registro de datos remoto
  • Descargas selectivas de archivo de sondaje
  • Soporte para CPTu estándar, sísmico, con gamma, con resistividad y UVIF, para penetrómetro de flujo completo (BCPTu), datos de muestra de laboratorio, ensayos de gradación de laboratorio, ensayos de veleta eléctrica y de campo, datos de velocidad de ondas de corte y de compresión y tipos de datos genéricos
  • Soporte para perfiles de CPTu non hidrostáticos y capas con pesos unitarios conocidos
  • Datos exportados como imágenes, reportes, resultados tabulares y archivos KML para utilizar en Google Earth

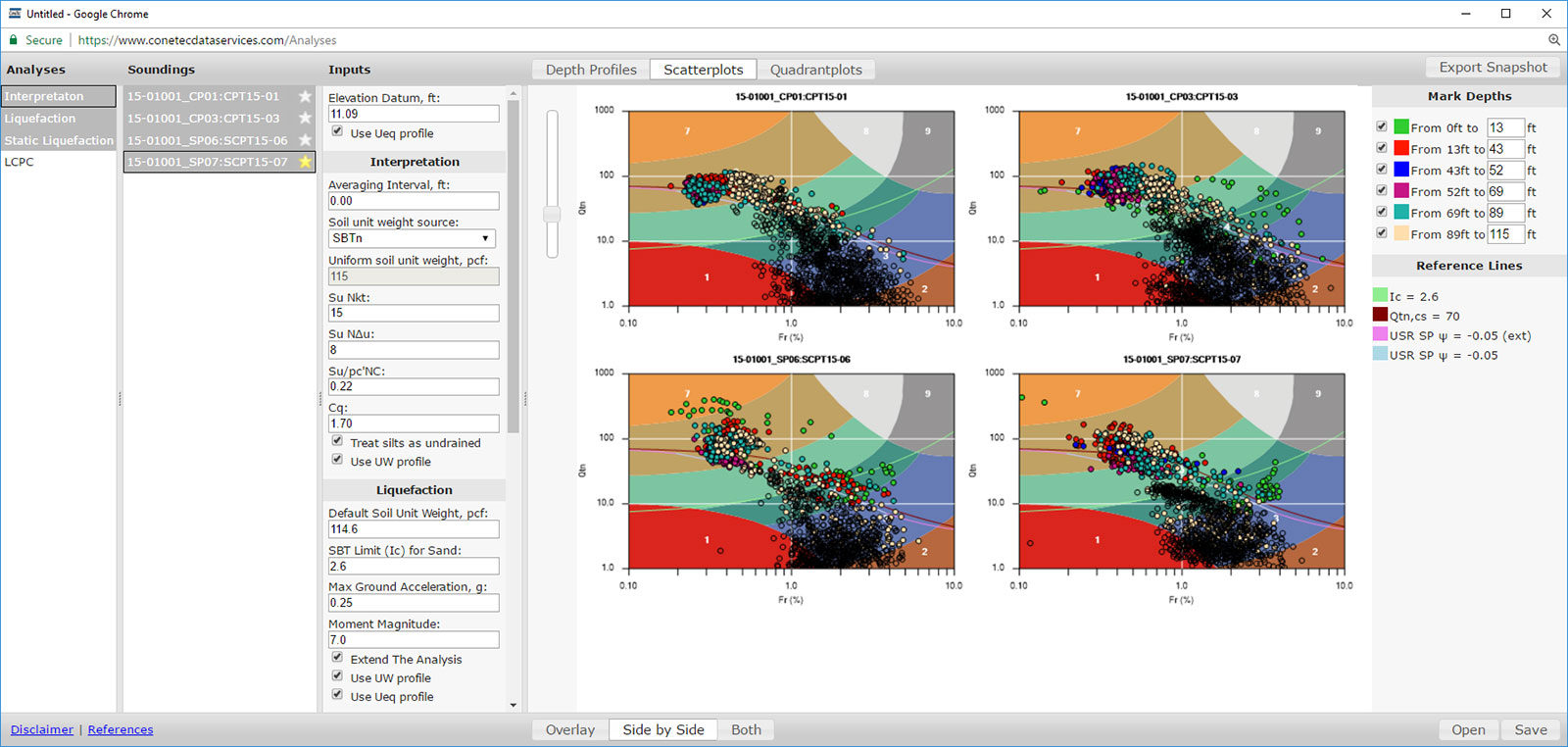

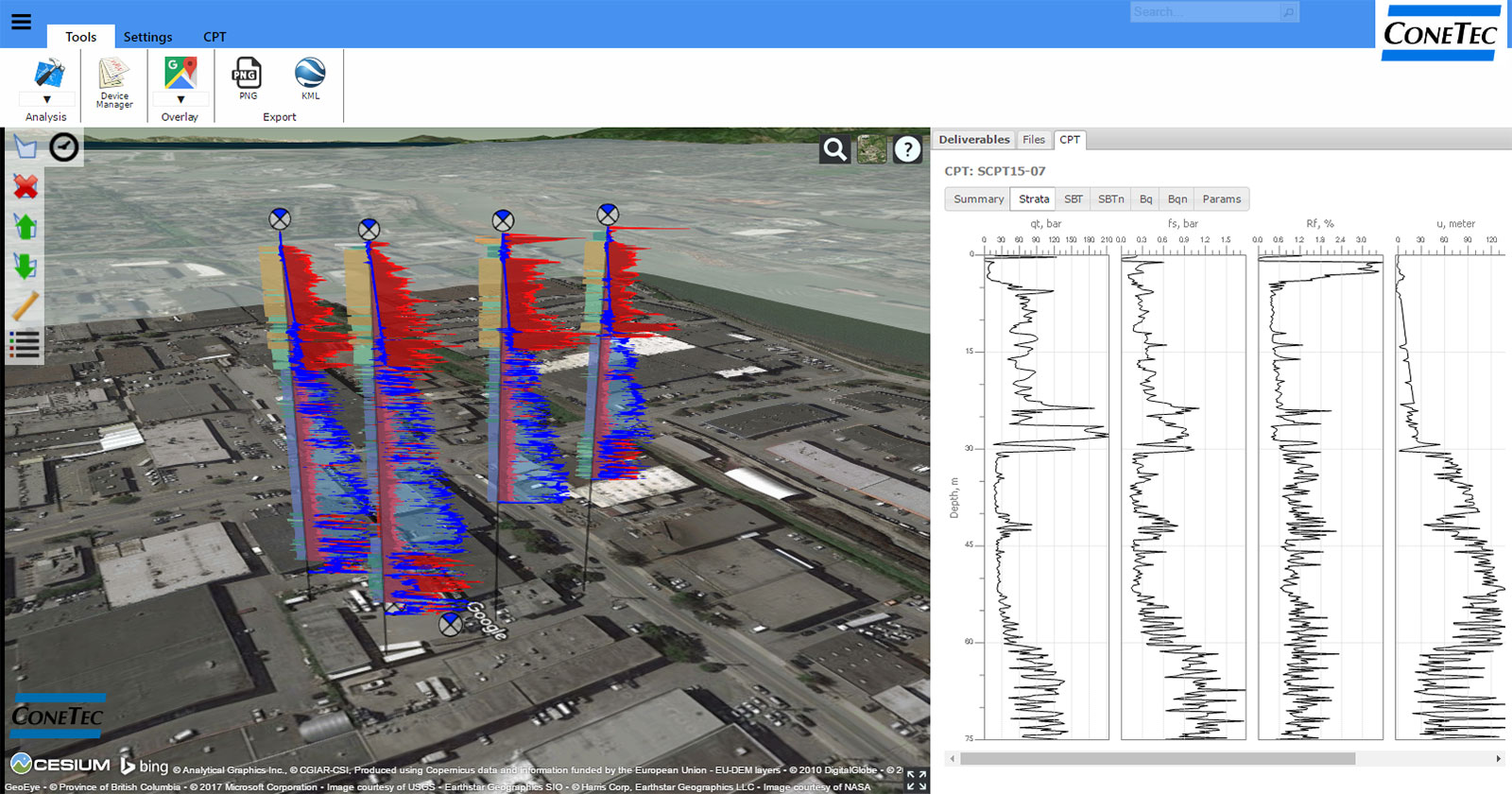

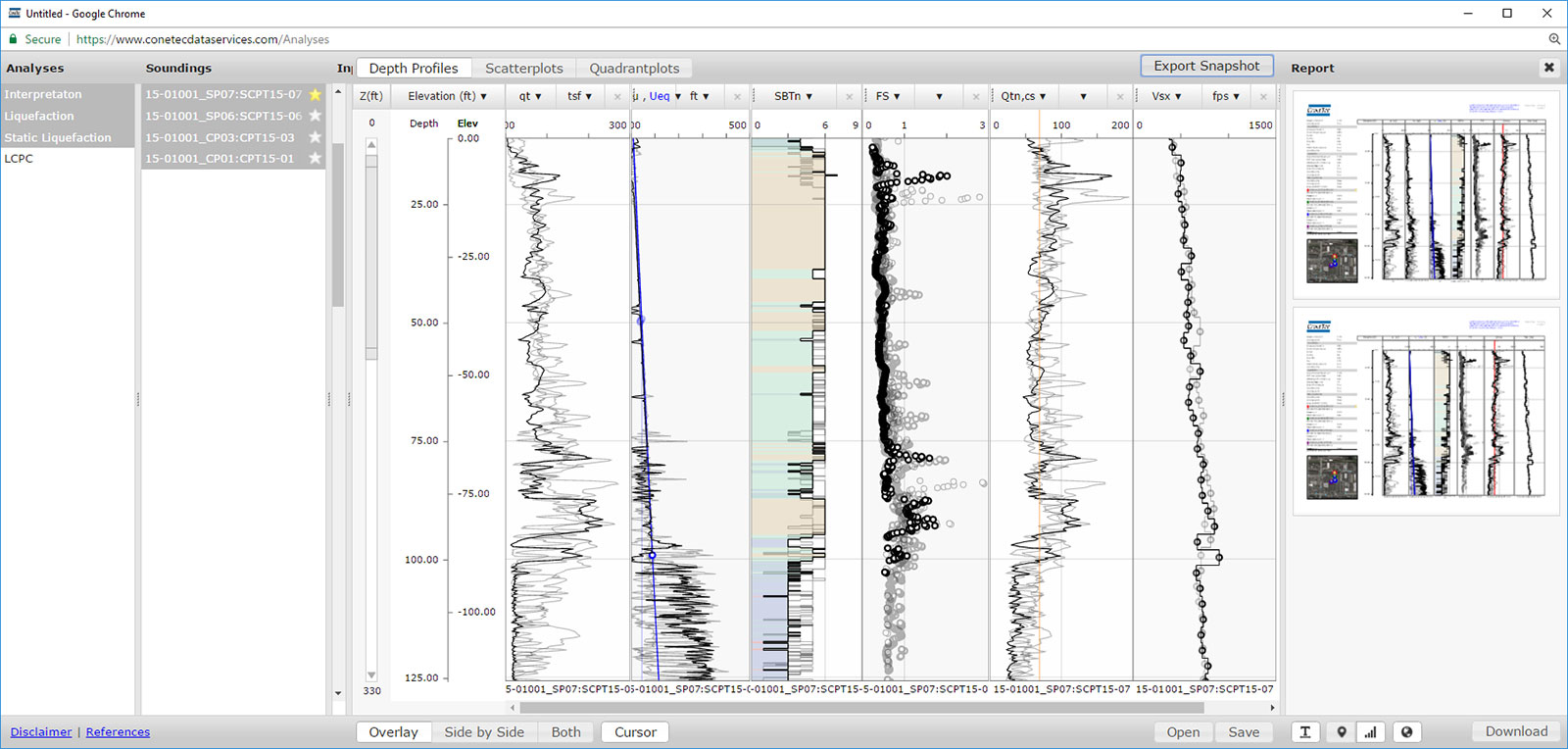

Super-Elevated CPT Soundings with Tip (R), Pore Pressure (B) and SBTN (Left of Axis) in 3rd View With an Associated Detailed Sounding ProfileWork Space Analysis Module - CPT Analysis, Plotting and ReportingCPT Scatter Plots

MONITOREO DE INSTRUMENTACIÓN

  • Gestión de datos y monitoreo de instrumentación en tiempo real
  • Comunicación ida y vuelta entre el CDS y los registradores remotos Vega de ConeTec
  • Soporte para aparatos análogos y de cuerda vibrante tales como piezómetros, celdas de presión de tierra, cadenas de aceleración de forma (ShapeAccelerationArray - SAA) Measurand y altímetros sonar para aplicaciones terrestres y marinas
  • Opciones de notificación y de programación de alarma
  • Análisis y visualización de datos en tiempo real
  • Varias capacidades de exportación
  • Deslizadores de tiempo y escalas de gráfico seleccionables por el usuario
  • Acceso a los datos brutos y valores de ingeniería procesados
  • Las unidades Vega tienen un barómetro incorporado para correcciones de presión y soporte de eficiencia barométrica
  • Se puede asociar las unidades de sonar con otros sensores para un monitoreo mejorado
  • Modificaciones de configuración de registrador remoto y actualizaciones de programas

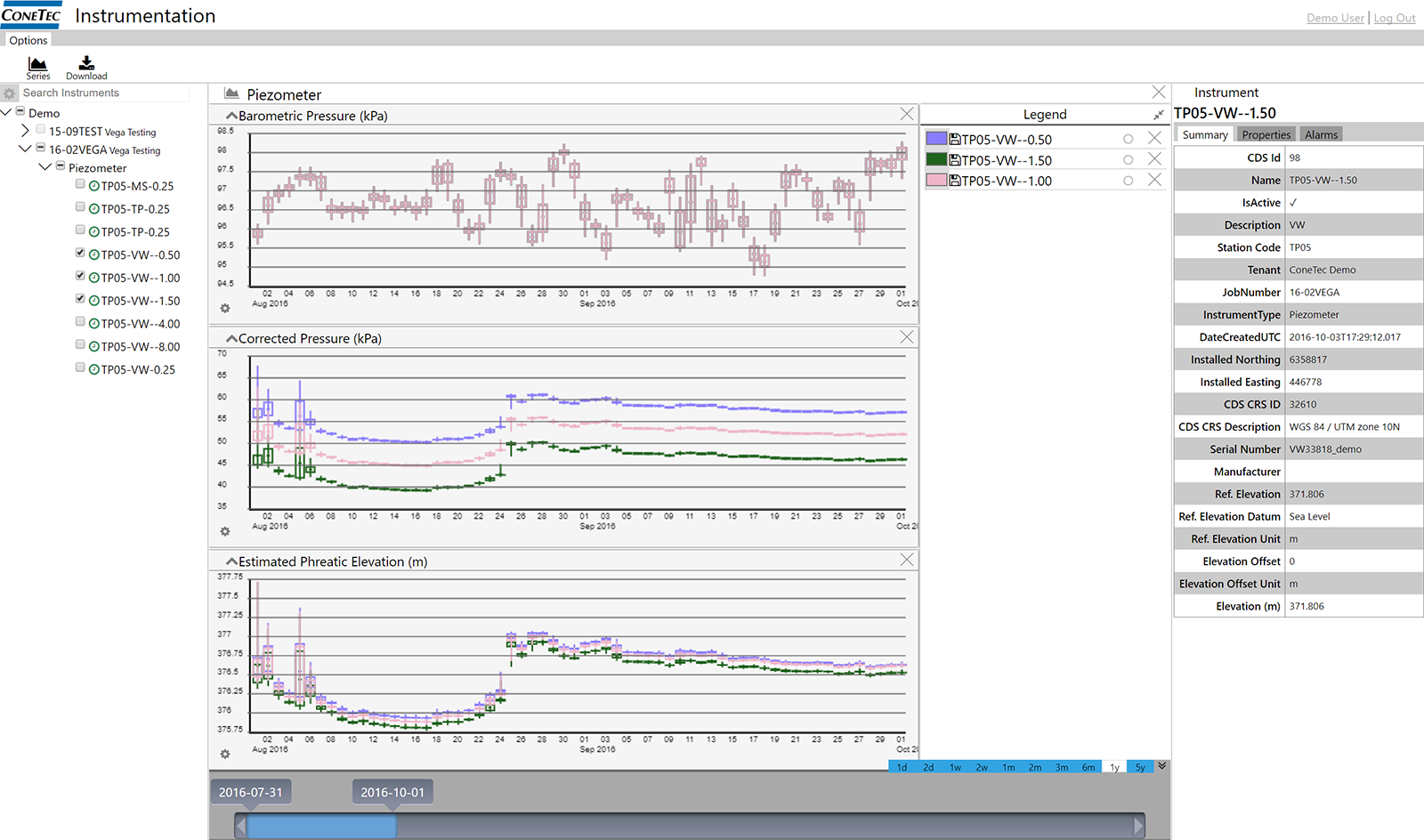

Piezometer DataMeasurand SAA Temperature DataSonar Altimeter Data
