el diseño del módulo
El Módulo Térmico CPTu de ConeTec ofrece una solución innovadora para medir la conductividad térmica del suelo in situ. Esta tecnología patentada reemplaza la necesidad de pruebas de laboratorio costosas y que consumen mucho tiempo, y reduce la perturbación evidente en los métodos tradicionales de muestreo de suelos.

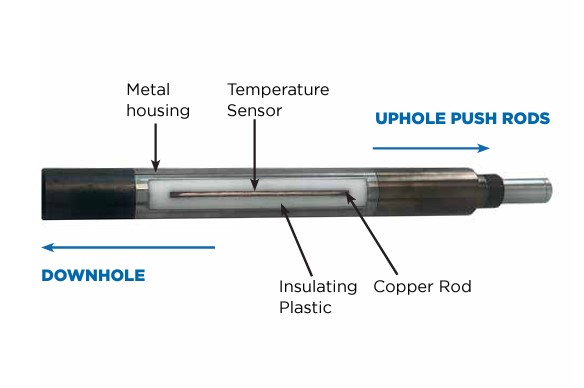

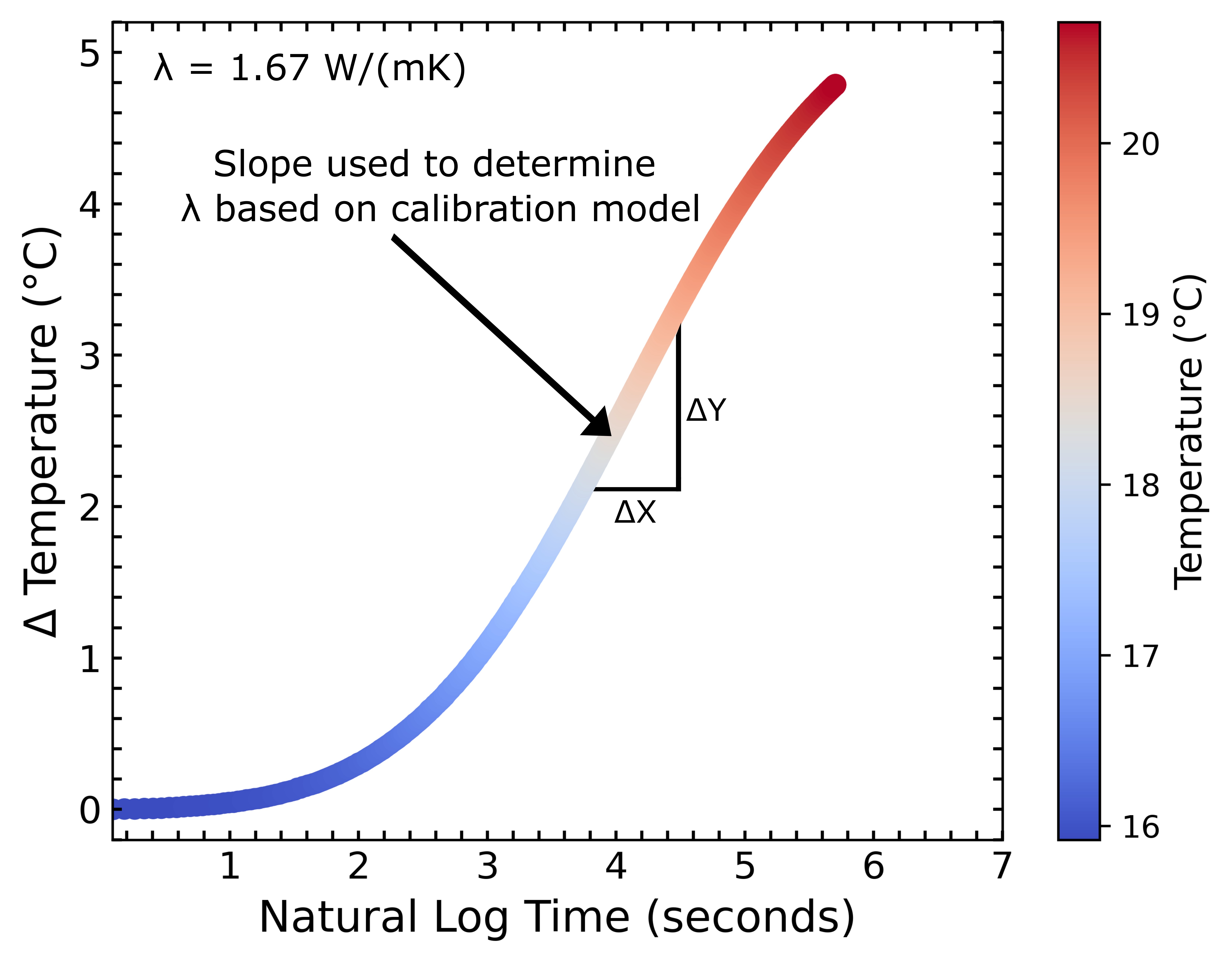

El diseño del módulo térmico CPTu se inspiró en la simplicidad del método de sonda térmica de aguja, comúnmente utilizado para determinar la conductividad térmica. Este instrumento novedoso combina el concepto de una fuente de calor lineal incrustada en el costado de un módulo CPT. Una barra de cobre en el módulo se utiliza para calentar el suelo y luego registrar la curva de disipación térmica durante la prueba. A partir de esta curva, se calcula la conductividad térmica del suelo.
cómo funciona
- Empujar hasta la profundidad de ensayo deseada usando equipo CPT o de empuje directo
- Permitir que la sonda alcance el equilibrio de temperatura con el suelo (15 min)
- Realizar un calentamiento de 5 min seguido de la medición de conductividad térmica
- Avanzar a la siguiente profundidad de ensayo
beneficios
- RÁPIDO: Prueba in situ de 5 min + 15 min de equilibrio = 20 min por intervalo de ensayo
- REPETIBLE: Procedimiento estandarizado, excelente contacto con el suelo, independiente del operador
- RESULTADOS: Informes automatizados que producen curvas de disipación térmica y mediciones de conductividad térmica en minutos

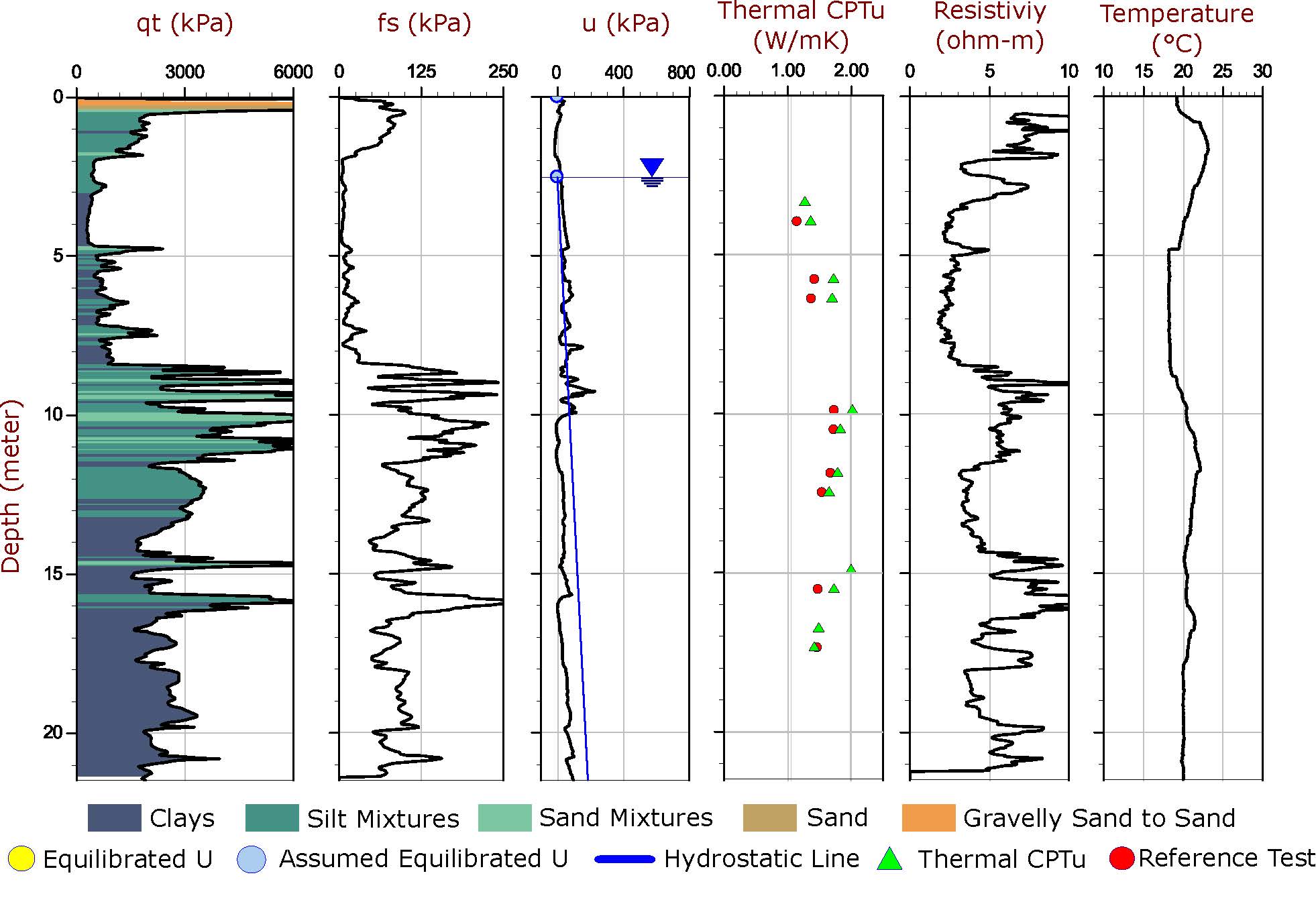

- VERIFICACIÓN: Ensayos de referencia de muestras disponibles en el campo
